Водоснабжение — это система труб и оборудования, которая доставляет воду от источника (магистраль, скважина, колодец) до кранов, смесителей и приборов. Раздел разбирает узел ввода, материалы труб, насосы для собственной скважины и то, как в системе держится давление.
Магистраль — общая труба, от которой запитан дом или подъезд. Ввод — участок трубы от магистрали до первого запорного крана внутри здания. Разводка — трубы, которые расходятся от ввода к отдельным точкам потребления. Стояк — вертикальный участок трубы, обычно в многоквартирном доме, к которому подключены квартиры по этажам.
ХВС и ГВС — холодное и горячее водоснабжение. Ду (диаметр условного прохода) — округлённый внутренний диаметр трубы или фитинга в миллиметрах (Ду15, Ду20, Ду25 и т. д.), по нему подбирают совместимые детали независимо от материала трубы.
Гидравлический удар и опрессовка
Гидроудар — резкий скачок давления при мгновенном перекрытии потока (например, быстрым шаровым краном), способный порвать старую трубу или сорвать соединение. Опрессовка — проверка системы повышенным давлением перед сдачей в эксплуатацию: так находят слабые соединения до того, как они потекут под нагрузкой.

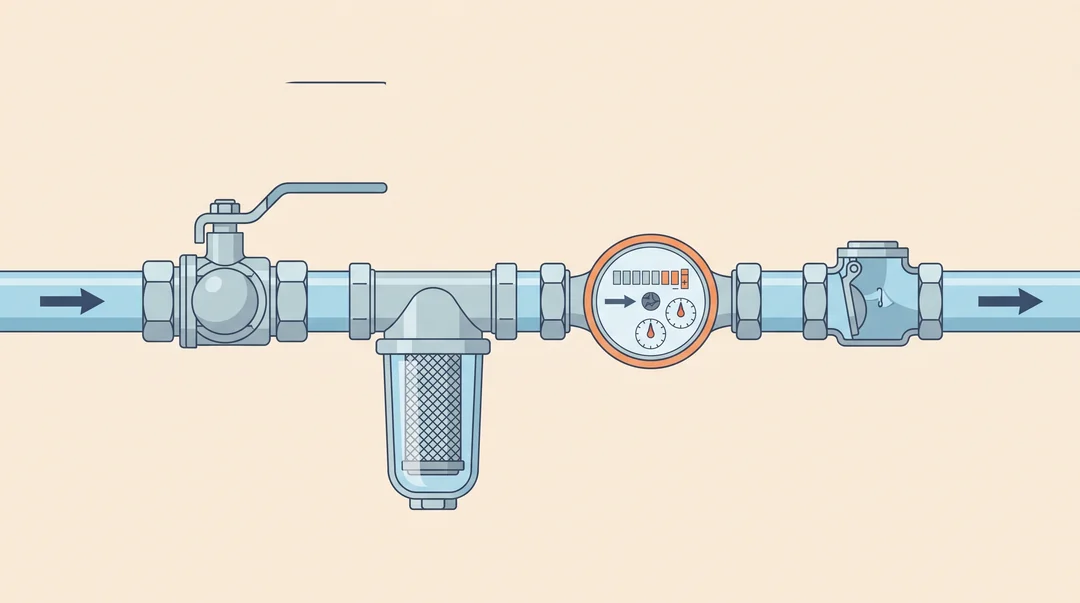

Узел ввода — место, где труба от магистрали заходит в дом или квартиру. Минимальный набор оборудования на вводе: запорный кран, фильтр грубой очистки, счётчик воды, обратный клапан. Порядок именно такой — менять местами нельзя.
После установки счётчик пломбирует представитель управляющей компании или водоканала — до пломбировки показания к оплате не принимаются. После монтажа узла всю систему опрессовывают: держат под давлением выше рабочего и проверяют соединения на герметичность, прежде чем зашивать трубы в стену.
Погружной насос опускается прямо в скважину или колодец ниже уровня воды — для глубокого залегания воды и постоянной эксплуатации. Обязательна защита от сухого хода: автоматика отключает насос, если уровень воды упал ниже датчика.
Поверхностный насос стоит на земле или в кессоне и подсасывает воду по трубе — проще в обслуживании, но эффективен только при глубине всасывания примерно до 8 метров: физика столба воды не позволяет поднять её выше независимо от мощности насоса.
Насосная станция — поверхностный насос в комплекте с гидроаккумулятором и автоматикой: сама поддерживает давление и включается только когда оно падает ниже настройки. Гидроаккумулятор заодно гасит гидроудары и продлевает жизнь насосу.
Два параметра насоса
При выборе насоса смотрят на производительность (сколько воды в час нужно перекачивать) и напор (на какую высоту и через какое сопротивление трубы насос способен эту воду поднять) одновременно — избыточный напор при малой производительности заставит насос часто щёлкать реле, а недостаточный напор не докачает воду до верхнего этажа.
Водозаборный стояк — вертикальная труба скважины, по которой вода поднимается от насоса на поверхность: обратный клапан у насоса, сама труба (чаще ПНД) и оголовок скважины сверху, защищающий её от грязи, осадков и грызунов. Диаметр трубы подбирают под производительность насоса — слишком узкая труба создаёт лишнее сопротивление и снижает напор.
Артезианские скважины (обычно от нескольких десятков метров, до известнякового горизонта) дают более стабильный дебит и чище воду, чем неглубокие скважины «на песок» — те дешевле в бурении, но зависят от сезонных колебаний уровня грунтовых вод.
Кессон — герметичный колодец вокруг скважины ниже глубины промерзания, в котором размещают оголовок, автоматику и точку подключения дома. Без кессона или тёплого технического помещения оголовок скважины зимой перемёрзнет вместе с верхним участком трубы.
Давление воды измеряется в барах (1 бар ≈ 10 метров водяного столба), манометр стоит ставить сразу после узла ввода. Комфортное рабочее давление в квартире — 2–4 бара: меньше — слабый напор на верхних этажах, больше — риск порвать шланги стиральной машины или прокладки смесителей.
Если давление в магистрали регулярно выше нормы, на вводе ставят редуктор давления — он держит на выходе заданное значение независимо от того, что творится до него. В доме со своей скважиной давление держит насосная станция с реле: включение при падении ниже 1,5–2 бара, отключение при 2,5–4 бара.
| Схема | Плюсы | Минусы |
|---|---|---|
| Тройниковая (последовательная) | Экономит трубу и фитинги | При открытии двух точек напор падает в обеих; авария отключает всё дальше по цепочке |
| Коллекторная (лучевая) | Нет стыков внутри стены; напор в точке не зависит от других кранов | Больше трубы, нужен шкаф под коллектор |
| Открытая прокладка | Соединения доступны для ремонта без вскрытия отделки | Менее аккуратно, трубы легко повредить |
| Скрытая прокладка | Аккуратный вид | Протечка стыка требует вскрытия отделки — важна исполнительная схема разводки |
При скрытой прокладке металлопластиковую и полиэтиленовую трубу в стяжке дополнительно защищают гофрой — она компенсирует тепловое расширение и защищает от контакта с абразивным раствором. Трубы ГВС и отопления в стяжке дополнительно изолируют, иначе тепло уходит в бетон, а не к прибору.
Собранная дождевая вода без специальной очистки не годится для питья, зато подходит для полива и мойки машины. Базовая схема: водосток с крыши → фильтр грубой очистки → накопительная ёмкость с переливным патрубком выше расчётного уровня → насос, если вода нужна под давлением. На зиму открытую систему консервируют: сливают воду из бочки, труб и фильтра.
Неглубокая «верховодка» в песчаных слоях (обычно до 15–20 м) менее стабильна и зависит от сезона; артезианские горизонты в известняке залегают глубже, но дают более стабильный дебит и чище воду.
Строго: запорный кран → фильтр грубой очистки → счётчик воды → обратный клапан. Менять порядок нельзя — фильтр перед счётчиком защищает его от засорения, обратный клапан идёт последним.
Полипропилен с армированием (стекловолокно или фольга алюминия) для труб отопления и ГВС, либо медь или сшитый полиэтилен (PEX) для тёплого пола и скрытой разводки без стыков. Обычный неармированный PPR от постоянного нагрева «плывёт» и провисает.
По двум параметрам одновременно — производительности (сколько воды в час нужно) и напору (на какую высоту и через какое сопротивление труб насос поднимет воду). Поверхностный насос работает при глубине всасывания примерно до 8 м, глубже нужен погружной.
Комфортное рабочее давление в квартире — 2–4 бара. Если магистраль регулярно даёт больше, на вводе ставят редуктор давления, иначе растёт риск порвать шланги стиральной машины или прокладки смесителей.
В коллекторной схеме к каждому прибору идёт отдельная труба без стыков внутри стены — протекать там физически нечему, а напор в точке не зависит от того, сколько других кранов открыто. Тройниковая экономит трубу, но при аварии отключает всё, что запитано дальше по цепочке.
Без специальной очистки — нет. Дождевая вода из простой схемы (водосток → фильтр → ёмкость) годится для полива, мойки машины и других технических нужд, но не для питья.
