Раздел объединяет две тесно связанные темы: как устроена канализация (гидрозатворы, уклон труб, условные обозначения на схемах) и какие сантехприборы к ней подключаются — смесители, унитазы, ванны, душевые кабины и раковины.
Гидрозатвор (сифон) — изогнутый участок трубы под раковиной, ванной или в трапе, в котором постоянно стоит немного воды. Этот столбик воды перекрывает канализационную трубу и не даёт запахам подниматься в квартиру.
Гидрозатвор пересыхает, если прибором долго не пользуются — тогда запах возвращается, и решение простое: слить в него немного воды. Для редко используемых трапов существуют модели с «сухим затвором» — механическим клапаном вместо водяного столба, который не пересыхает физически. Слишком низкий затвор легче срывает при резком перепаде давления в стояке — воздух буквально высасывает воду из сифона.

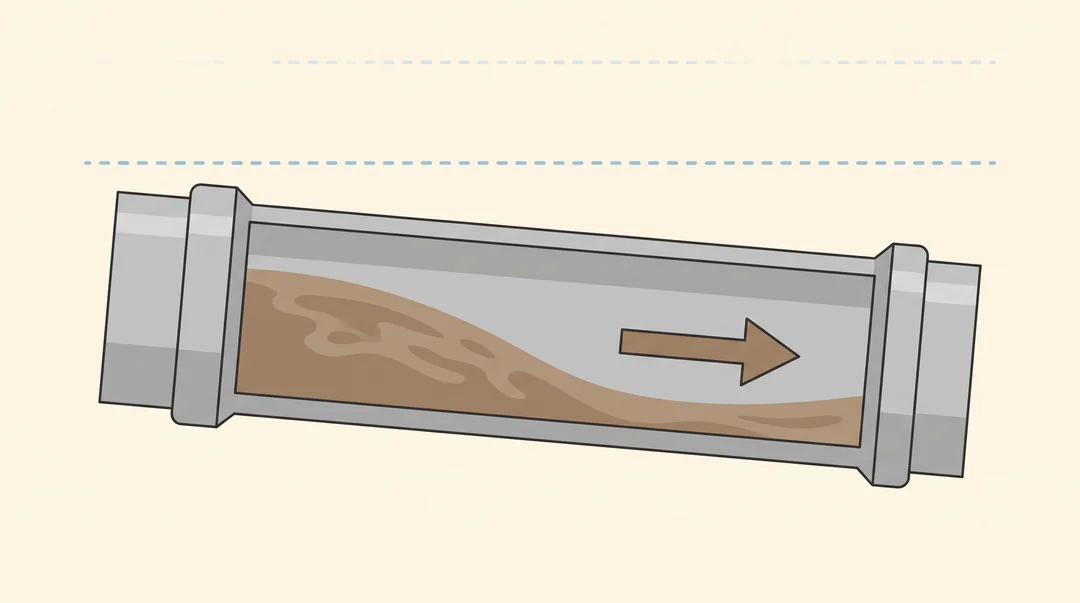

Канализация в квартире и частном доме почти всегда работает самотёком — без уклона стоки не будут двигаться к стояку. Слишком маленький уклон приводит к застою и засорам, слишком большой — вода убегает быстрее твёрдых частиц, и они оседают в трубе.
| Диаметр трубы | Уклон |
|---|---|
| 40–50 мм | ≈ 3% (3 см на метр длины) |
| 85–110 мм | ≈ 2% |
| от 160 мм | ≈ 0,8% |
Точный расчёт по диаметру и длине конкретного участка — в калькуляторе «Уклон канализации». Провисание трубы даже на одном коротком участке создаёт локальный «карман», где скапливается вода и нарастают отложения — именно оттуда чаще всего начинаются засоры на казалось бы правильно уложенной трубе. Уклон проверяют уровнем по всей длине участка, а не только в начале и в конце.
На схемах водоснабжения и отопления трубы холодной воды обычно рисуют синим, горячей — красным, канализацию — коричневым или чёрным. Круг с крестом внутри обычно обозначает запорный кран, треугольник — обратный клапан, прямоугольник со шкалой — счётчик или манометр.
Точные обозначения зависят от конкретного проекта и оформляются по ГОСТ 21.205 «Условные обозначения элементов санитарно-технических систем» — на любой профессиональной схеме в углу листа стоит искать легенду, а не угадывать значок по аналогии с другой схемой.

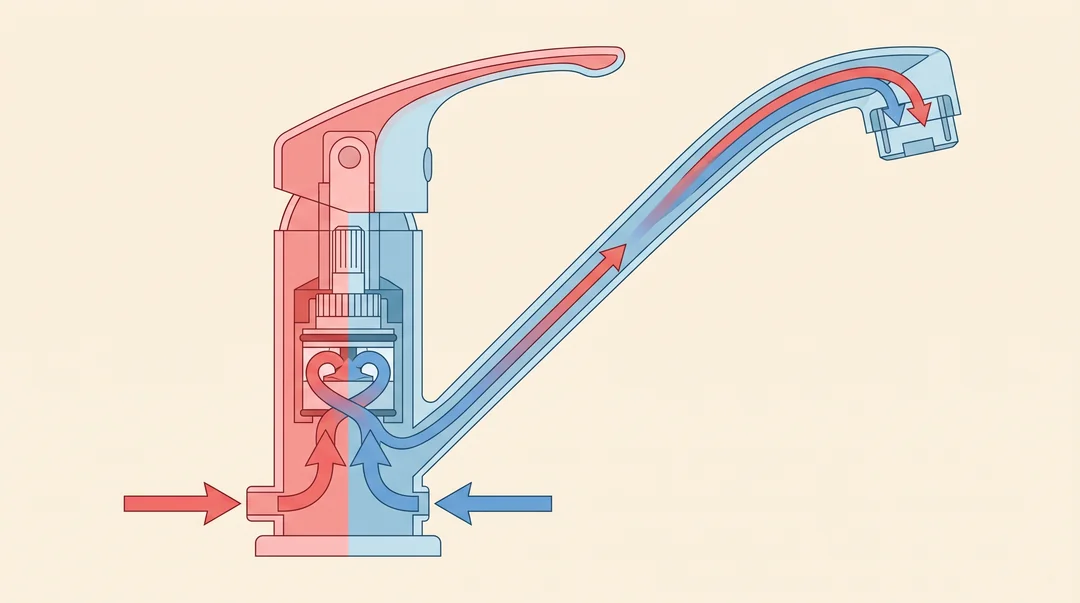

Смеситель смешивает холодную и горячую воду и регулирует температуру и напор на выходе. В однорычажных смесителях за это отвечает керамический картридж. По правилу подключения горячая вода всегда заходит слева, холодная — справа.
Двухвентильные смесители проще и дешевле однорычажных, но точно выставить температуру сложнее. Термостатические смесители удерживают заданную температуру автоматически независимо от колебаний давления — популярны для душа из-за защиты от ошпаривания. Керамический картридж — самая частая деталь, требующая замены со временем.

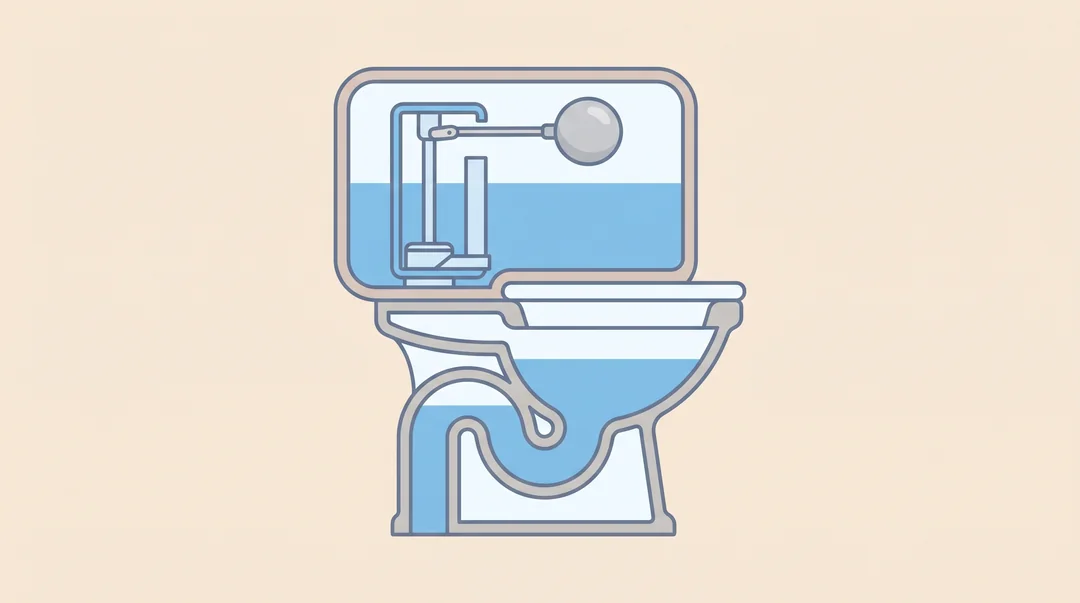

По способу выпуска унитазы делятся на горизонтальные, косые и вертикальные — тип выпуска должен совпадать с расположением канализационного отвода, иначе потребуется гофра-переходник.
Подвесные унитазы крепятся к скрытой в стене инсталляции, которую потом зашивают гипсокартоном или плиткой — компактно и легко убирать под чашей, но при поломке арматуры иногда приходится частично вскрывать отделку. Безободковые унитазы сделаны так, чтобы вода при смыве омывала стенки без «слепых зон», где скапливались отложения.

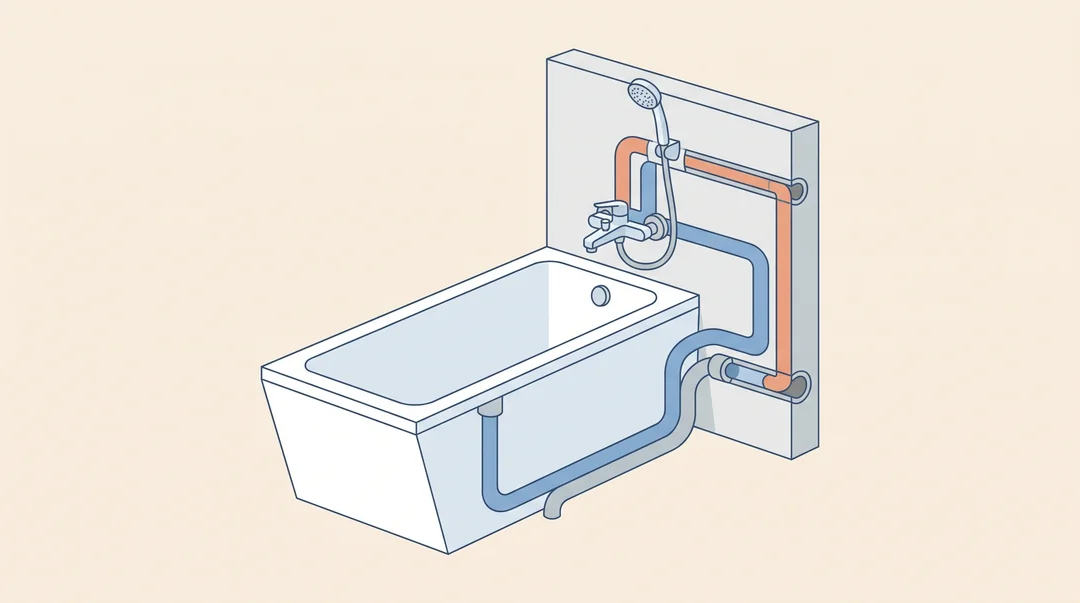

Акриловые ванны лёгкие, тёплые на ощупь и недорогие, но менее долговечны. Чугунные — самые тяжёлые и прочные, дольше держат тепло воды. Стальные — компромисс по весу и цене, но быстрее остывают.
Под раковиной всегда должен стоять сифон — без него вода будет уходить в открытую канализационную трубу, и запах пойдёт прямо в комнату. У многих раковин есть переливное отверстие: если забыть закрыть слив, лишняя вода уйдёт через перелив в тот же сифон, а не на пол. Стандартная высота установки раковины — около 80–85 см от пола до верхнего края чаши.
Скорее всего, гидрозатвор пересох — прибором давно не пользовались, и вода в сифоне испарилась. Достаточно слить туда немного воды. Для редко используемых трапов есть модели с сухим затвором — механическим клапаном вместо водяного столба.
Ориентировочно 3% для труб 40–50 мм, 2% для 85–110 мм и 0,8% для труб от 160 мм — чем шире труба, тем меньший уклон нужен. Точный расчёт по диаметру и длине участка — в калькуляторе «Уклон канализации».
Это единое правило подключения для всех серийных смесителей — горячая вода заходит слева, холодная справа. Если при монтаже подводку перепутать, стороны на рычаге просто поменяются местами.
Горизонтальный, косой и вертикальный выпуск — это направление, в котором унитаз подключается к канализации. Тип выпуска должен совпадать с расположением отвода в стене или полу, иначе нужен гофрированный переходник.
Да. Без сифона вода из раковины уходит в открытую канализационную трубу, и запах из канализации идёт прямо в комнату — сифон создаёт тот же гидрозатвор, что и под ванной или в трапе.
В легенде в углу листа самой схемы. Условные обозначения элементов санитарно-технических систем регулирует ГОСТ 21.205, но конкретный набор значков и их начертание проектировщик указывает на самом чертеже.
