Между «посчитать метраж трубы» и «спроектировать тёплый пол» — пропасть. Метраж считается за минуту. А вот решения о том, где закончить один контур и начать другой, каким шагом класть у наружной стены и как потом свести петли разной длины к одинаковому расходу, определяют, будет пол греть равномерно или полосами.
Самая частая история: сделали один контур на всю комнату 30 м², получили длину под 200 метров, насос не продавил — дальняя половина холодная. Переделка означает вскрытие стяжки.
Разберём проектную часть по шагам: тепловая нагрузка, шаг укладки, предельная длина контура, схема раскладки и увязка петель.
Проектирование начинается не с трубы, а с вопроса «сколько тепла нужно этой комнате». Если тёплый пол — единственный источник отопления, он должен покрыть все теплопотери. Если он идёт в дополнение к радиаторам, задача проще: обеспечить комфортную температуру поверхности.
| Помещение | Предельная температура | Съём тепла |
|---|---|---|
| Жилые комнаты | 26 °C | до 70–80 Вт/м² |
| Ванная, санузел | 31 °C | до 100–120 Вт/м² |
| Краевые зоны у наружных стен | 35 °C | до 140 Вт/м² |
| Помещения с постоянным пребыванием | 26 °C | ограничение по комфорту, не по технике |
Отсюда следует главное ограничение
Тёплый пол физически не может отдать больше примерно 80 Вт/м² в жилой комнате — упрётся в предел по температуре поверхности. Если теплопотери комнаты 100 Вт/м², одним полом её не отопить, нужен радиатор в дополнение. Это проверяется до, а не после укладки.
Требования к системам отопления, включая параметры теплоносителя и допустимые температуры поверхности пола, устанавливает свод правил СП 60.13330.2020. Параметры микроклимата, от которых отталкиваются при расчёте, заданы ГОСТ 30494-2011.
Шаг — расстояние между соседними трубами. Меньше шаг — больше тепла с квадратного метра и равномернее прогрев, но больше трубы и выше сопротивление контура.
| Шаг | Расход трубы | Где применяют |
|---|---|---|
| 100 мм | 10 м на м² | Краевые зоны, санузлы, панорамное остекление |
| 150 мм | 6,7 м на м² | Универсальный вариант для жилых комнат |
| 200 мм | 5 м на м² | Комнаты с малыми теплопотерями, второй этаж |
| 250–300 мм | 3,3–4 м на м² | Только как догрев к радиаторам |
Переменный шаг — признак нормального проекта
Правильно уложенный пол имеет разный шаг в одной комнате: 100 мм в полосе шириной около метра вдоль наружных стен и окон, 150–200 мм в остальном поле. Это и есть краевая зона. Единый шаг по всей комнате — упрощение, за которое платят холодными углами.
Есть и обратное ограничение: шаг более 300 мм даёт «эффект зебры» — полосы тёплого и холодного пола ощущаются босой ногой. Для финишных покрытий с низкой теплопроводностью, например паркета, шаг сокращают.

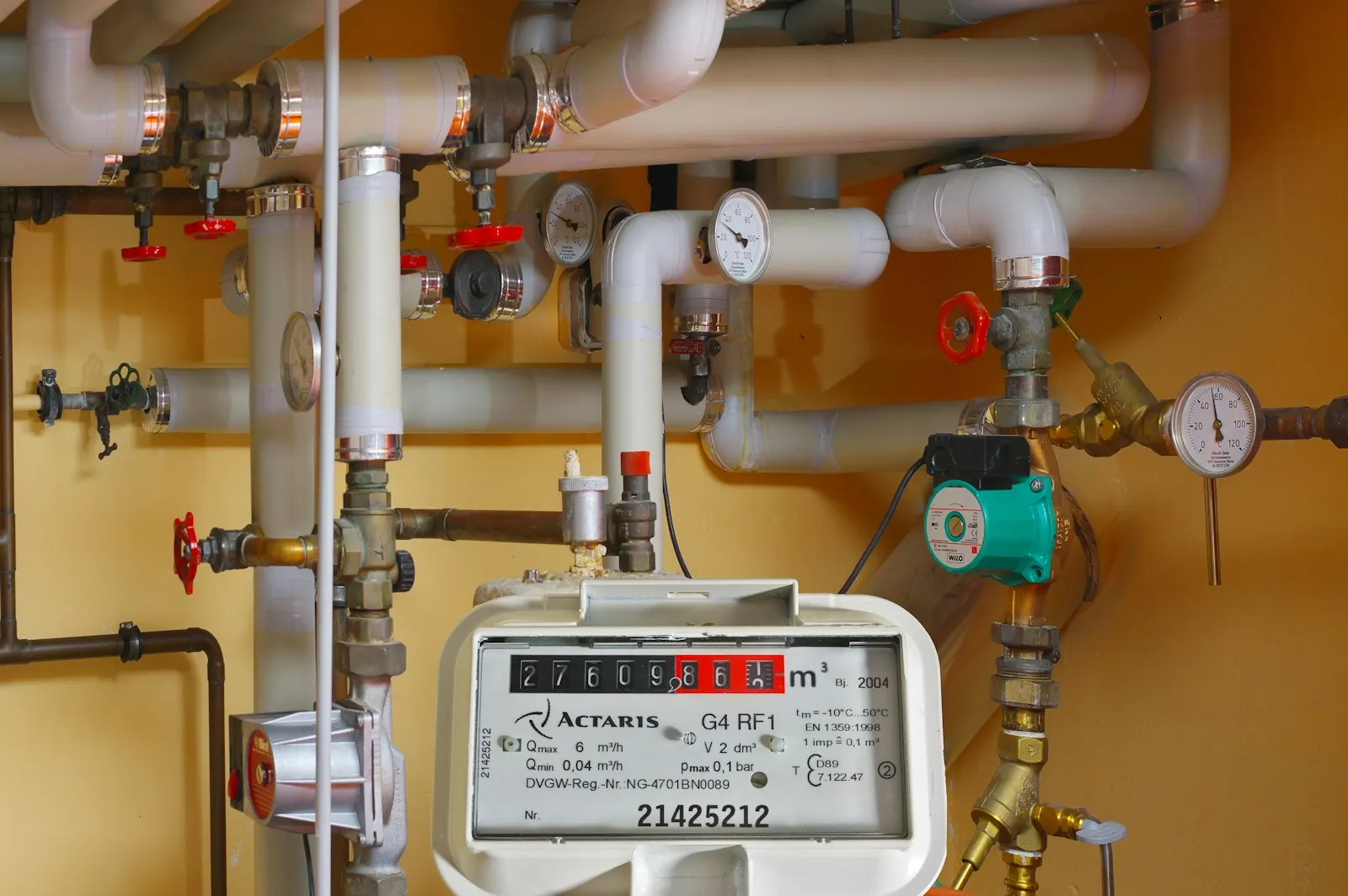

Это то место, где ошибаются чаще всего. У каждого контура есть предел длины, за которым насос не может обеспечить нужный расход: сопротивление растёт быстрее, чем напор.
| Диаметр трубы | Рекомендуемая длина | Максимум | Площадь при шаге 150 мм |
|---|---|---|---|
| 16 мм | 70–80 м | 90 м | около 12 м² |
| 17 мм | 90–100 м | 110 м | около 15 м² |
| 20 мм | 110–120 м | 130 м | около 18 м² |
Не забудьте подводку
В длину контура входит не только петля в комнате, но и путь от коллектора до неё и обратно. Если коллектор в прихожей, а комната в конце дома, десять метров подводки в каждую сторону съедают четверть лимита.
Отсюда практическое правило: комната площадью больше 15–18 м² почти всегда делится на два контура и более. Делить надо не пополам «на глаз», а так, чтобы длины петель отличались не более чем на 30–40%: иначе их будет тяжело увязать.
| Схема | Как выглядит | Плюс | Минус |
|---|---|---|---|
| Змейка | Труба ходит рядами туда-обратно | Просто монтировать | Неравномерный прогрев: начало горячее конца |
| Двойная змейка | Подача и обратка идут парой | Ровнее прогрев | Сложнее раскладка |
| Улитка (спираль) | Труба идёт к центру и обратно | Самый равномерный прогрев | Больше поворотов, сложнее монтаж |
| Угловая змейка | Змейка от угла | Удобна в узких помещениях | Тот же перепад по длине |
Практический выбор: улитка для жилых комнат правильной формы, змейка — для узких и вытянутых, а также для санузлов, где важнее пройти вдоль зоны стояния. Начинать раскладку всегда следует с холодной зоны — от наружной стены к внутренней, чтобы самая горячая часть трубы работала там, где больше теплопотери.
Посчитать метраж и материалы
Представьте коллектор, к которому подключены три контура: 40 м, 70 м и 95 м. Вода — не человек, она пойдёт туда, где легче. Короткий контур получит избыточный расход, длинный — недостаточный. В комнате с длинной петлей будет холодно, независимо от того, насколько правильно вы выбрали шаг.
Лечится это балансировкой: на каждом контуре коллектора есть расходомер или регулировочный вентиль, которым короткие петли «придушивают», выравнивая расход. Именно поэтому коллектор с расходомерами — не роскошь: без них увязать петли можно только методом подбора.
Что заложить в проект, чтобы петли увязывались
Никаких соединений в стяжке
Контур укладывается одним куском от коллектора и обратно. Любая муфта, залитая в стяжку, — потенциальная протечка, до которой потом не добраться без вскрытия пола.
Слой стяжки над тёплым полом считается от верхней точки трубы, а не от основания. Минимум — 45 мм над трубой. С трубой 16 мм, лежащей на утеплителе, общая толщина стяжки получается уже 61 мм и более.
Формулировка в смете «стяжка 50 мм» при наличии тёплого пола почти всегда означает, что подрядчик посчитал от основания и над трубой останется 34 мм. Это приводит к трещинам по линиям контуров и к тому самому «эффекту зебры». Уточняйте, от чего отмеряется толщина.
Армирование в такой стяжке обязательно, и сетка выполняет двойную роль: сдерживает трещины и не даёт трубе всплыть при заливке. Подробности расчёта и то, как эта позиция должна выглядеть в смете, разобраны в отдельном материале.
Универсальный вариант для жилой комнаты — 150 мм, с уплотнением до 100 мм в полосе около метра вдоль наружных стен и окон. Шаг 200 мм подходит для помещений с малыми теплопотерями. Более 300 мм давать не стоит: появляется ощутимая разница температур между полосами.
Для трубы 16 мм — 70–80 м рекомендуемых, 90 м предельных. Для 17 мм — около 100 м, для 20 мм — до 120 м. В длину входит подводка от коллектора и обратно, а не только петля в комнате.
Да, если площадь превышает примерно 15–18 м² при шаге 150 мм и трубе 16 мм. Делить следует так, чтобы длины петель отличались не больше чем на 30–40%, иначе их сложно увязать по расходу.
Можно, если теплопотери не превышают того, что пол способен отдать — примерно 80 Вт/м² в жилых комнатах при ограничении температуры поверхности 26 °C. В домах с большим остеклением или слабым утеплением этого не хватает, и пол дополняют радиаторами.
Чтобы увязать контуры разной длины. Без балансировки вода уходит в короткие петли, а длинные недополучают расход и не греют. Расходомеры позволяют выровнять расход по каждому контуру и настроить систему, а не подбирать наугад.

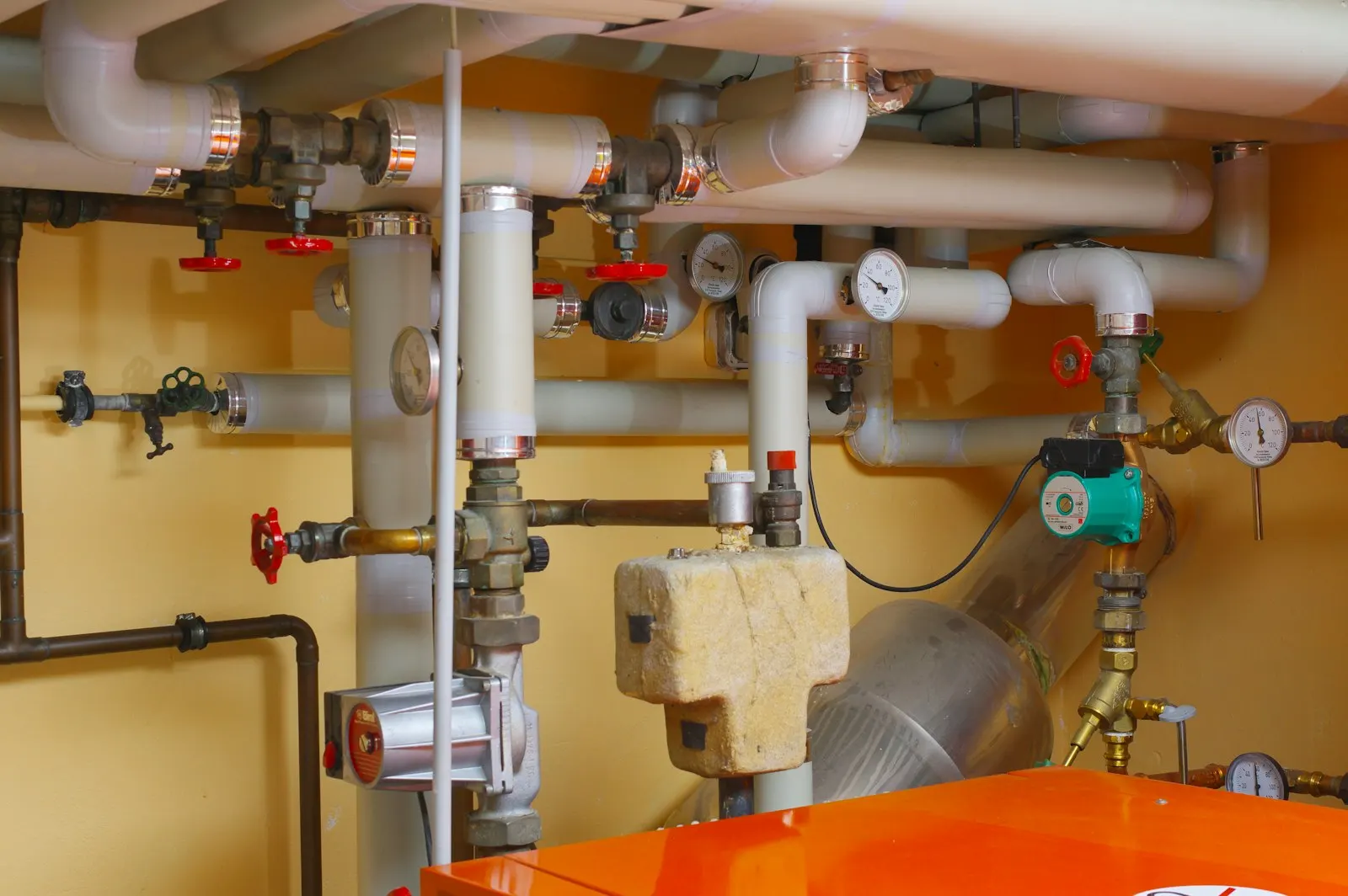

Обычно 35–45 °C — существенно ниже радиаторной. Поэтому в системе нужен смесительный узел, который подмешивает обратку к подаче от котла. Подавать в пол теплоноситель напрямую от высокотемпературного контура нельзя.
Материал носит практический характер и не заменяет проект, технический надзор и профессиональный расчёт. По юридическим вопросам ориентируйтесь на действующие нормы и консультацию специалиста.
